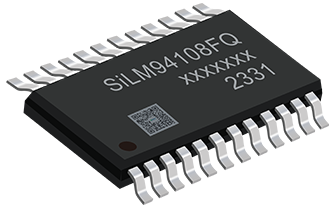

    SiLM94108-AQ系列
    8通道可编程半桥电机驱动器
    样片申请
    SiLM94108 Datasheet SiLM94108C Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM94108-AQ是一款带保护功能的8通道半桥驱动器，广泛应用于汽车驱动电机控制，比如加热、排风、空调翼板直流电机的驱动应用。SiLM94108-AQ通过SPI通讯接口直接控制最多8通道的半桥输出。半桥驱动器可用于驱动直流电机独立、顺序或并联工作，通过16位SPI接口可控制电机于正向、反向、制动和滑行状态。SiLM94108-AQ可提供系统诊断特征，如输出短路、开路、电源失效和过温检测，并具有低静态电流的优势。

    产品特性

    8通道的半桥输出

    睡眠模式下低功耗待机

    支持3.3V/5V逻辑输入

    每通道输出具有过载和短路保护功能

    独立的输出过流和开路诊断功能

    16位标准SPI通讯带菊花链功能

    全局故障指示的快速诊断功能

    输出频率支持80Hz,100Hz, 200Hz和2000Hz，

    8位精度占空比调节

    过温预告警和保护功能

    过欠压闭锁功能

    死区保护功能

    AEC-Q100

    安规认证
    典型应用图

    产品参数表

    展开过滤器
    Part Number Power Switch OC(A) OL(mA） Input VCC (V) Operating Temp（℃） Package Group Packing/QTY
    SiLM94108MG-AQHVAC Flap DC motors0.8-1.4235.5-32-40-125TSSOP24-EPReel/4000
    SiLM94108FMG-AQHVAC Flap DC motors0.8-1.4235.5-32-40-125TSSOP24-EPReel/4000
