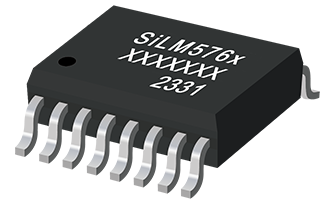

    SiLM576x系列
    高速六通道数字隔离器
    样片申请
    SiLM5760/61/62/63 Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM576x系列是高速六通道数字隔离器，具有符合UL1577的5.0kVRMS（SOP16W）隔离耐压值。SiLM576x器件具有高电磁抗扰度和低辐射，同时具备低功耗特性。
    SiLM5760    具有相同方向的6个通道，而SiLM5761具有5个正方向通道，1个反方向通道；SiLM5762具有4个正方向通道，2个反方向通道；SiLM5763具有3个正方向通道，3个反方向通道。在输入电压或信号丢失的情况下，不带后缀F的器件默认输出高，带后缀F的器件默认输出低。

    产品特性

    信号传输速率：100Mbps
    传输延迟：12ns (典型值)
    CMTI：±100kV/us (最小值)
    低功耗, 1Mbps时每通道的电流典型值为1.5mA
    宽电源电压范围：2.25V to 5.5V
    2.25V至5.5V 电平转换
    默认输出高 (SLMi576x) 和默认输出低(SLMi576xF) 可选
    优异的电磁兼容性（EMC）:
             - 系统级的ESD, EFT和浪涌抗扰性
             - 低辐射
    工作结温范围, TJ: –40°C to +150°

    安规认证

    SOP16W: 符合UL1577 1 分钟的 5kVRMS

    符合 GB4943.1-2022 的 CQC 认证

    符合 DIN VDE 0884-17:2021-10

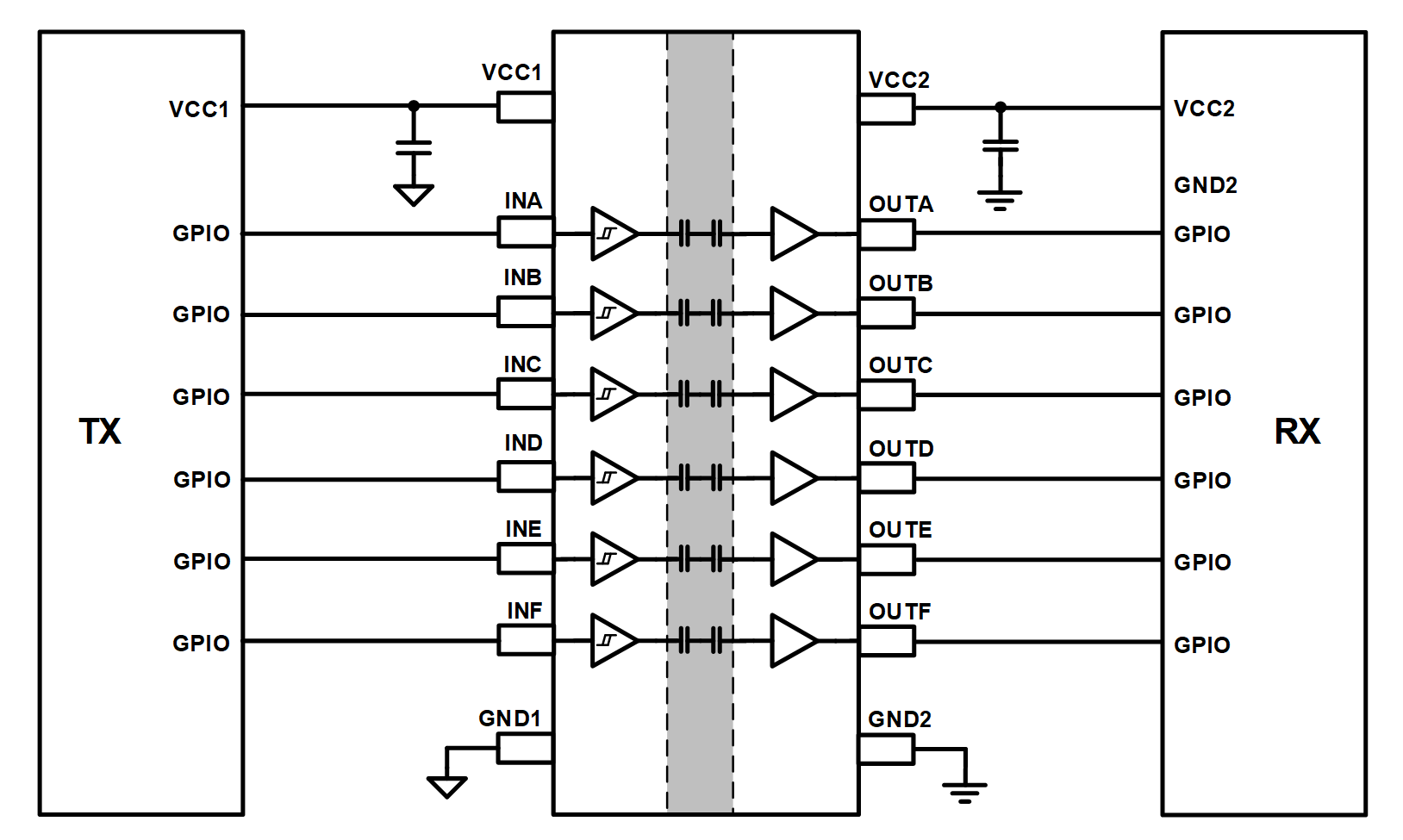

    典型应用图


    产品参数表

    展开过滤器
    Part Number Forward/reverse channels Data rate (Max) (Mbps) VCCx (V) Prop. Delay (ns) Current/channel Typ (mA) Default output CMTI (kV/μs) Min Operating Temp（℃) VISO(Vrms) Package Group Packing/QTY
    SiLM5760CG-DG6 forward / 0 reverse1002.25 ~ 5.5111.5High1005000-40 ~ 125SOP16WReel/1500
    SiLM5760FCG-DG6 forward / 0 reverse1002.25 ~ 5.5111.5Low1005000-40 ~ 125SOP16WReel/1500
    SiLM5761CG-DG5 forward /1 reverse1002.25 ~ 5.5111.5High1005000-40 ~ 125SOP16WReel/1500
    SiLM5761FCG-DG5 forward /1 reverse1002.25 ~ 5.5111.5Low1005000-40 ~ 125SOP16WReel/1500
    SiLM5762CG-DG4 forward /2 reverse1002.25 ~ 5.5111.5High1005000-40 ~ 125SOP16WReel/1500
    SiLM5762FCG-DG4 forward /2 reverse1002.25 ~ 5.5111.5Low1005000-40 ~ 125SOP16WReel/1500
    SiLM5763CG-DG3 forward /3 reverse1002.25 ~ 5.5111.5High1005000-40 ~ 125SOP16WReel/1500
    SiLM5763FCG-DG3 forward /3 reverse1002.25 ~ 5.5111.5Low1005000-40 ~ 125SOP16WReel/1500
    SiLM5768LCG-DG6 forward / 0 reverse1002.25 ~ 5.5131.4Low1505000-40 ~ 125SOP16WReel/1500
    SiLM5768LNCG-DG6 forward / 0 reverse1002.25 ~ 5.5131.4Low1505000-40 ~ 125SOP16WReel/1500
    应用案例
