SiLM27531H-AQ

单通道 30V, 5A/5A 高欠压保护阈值的高速低边门极驱动

样片申请

SiLM27531HAQ Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SiLM27531H-AQ是一款输入电源高至30V，单通道输出的低边驱动器，能有效的驱动MOSFET和IGBT，内部能有效的避免驱动电路短路发生。SiLM27531H-AQ具有轨对轨的电流驱动能力、并且提供输入输出短至21ns的极小延时。在电源电压为18V的情况下，输出具备5A的拉电流和灌电流能力。

产品特性

低成本的门极驱动方案可用于替代 NPN和 PNP 分离器件方案

TTL和CMOS兼容输入逻辑阀值

反向和非反向输入配置

驱动电源范围从13.5V到30V

输入悬空时，输出保持低电平

欠压闭锁

典型开通/关断延时：21ns/21ns

典型上升/下降时间：9ns/8ns

典型驱动电流：5A/5A

安规认证

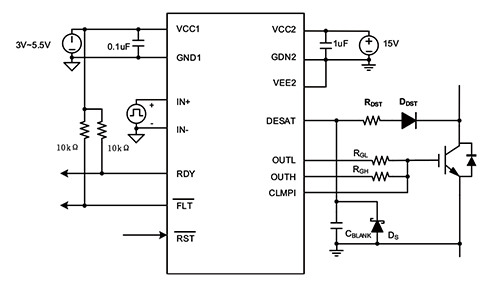

典型应用图

图层 6.png

产品参数表

展开过滤器

Part Number	Power Switch	IOH/IOL(A)	Input VCC (V)	Prop. Delay（ns）	Tr/Tf Typ. (ns)	Operating Temp（℃）	Package Group	Packing/QTY
SiLM27531HAC-7G	IGBT/MOSFET/SiC/GaN	5.0/5.0	13.5-30	21/21	9/8	-40 ~125	SOT23-6	Reel/3000
SiLM27531HAC-AQ	IGBT/MOSFET/SiC/GaN	5.0/5.0	13.5-30	21/21	9/8	-40 ~125	SOT23-6	Reel/3000
