    SiLM2023
    200V, 290/600mA 半桥驱动
    样片申请
    SiLM2023 Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM2023 是一款高压、高速的功率MOSFET和IGBT驱动器。采用专有的高压集成电路和锁存免疫的CMOS技术可提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达200V。

    产品特性

    为自举操作设计的浮动通道

    完全运行时电压高达 200V

    容许瞬间负电压，不受 dV/dt 影响

    驱动电源范围从 10V 到 20V

    欠压闭锁

    3.3V、5V、15V逻辑输入兼容

    驱动电流 ：290mA/600mA

    典型的开通/关断延时：680 ns/150 ns

    死区时间：520 ns

    防止交叉导通逻辑

    两通道间匹配传输延迟

    高边输出信号与输入信号同相

    低边输出信号与输入信号反相

    提供 SOP-8 封装选项

    安规认证

    通过无铅认证

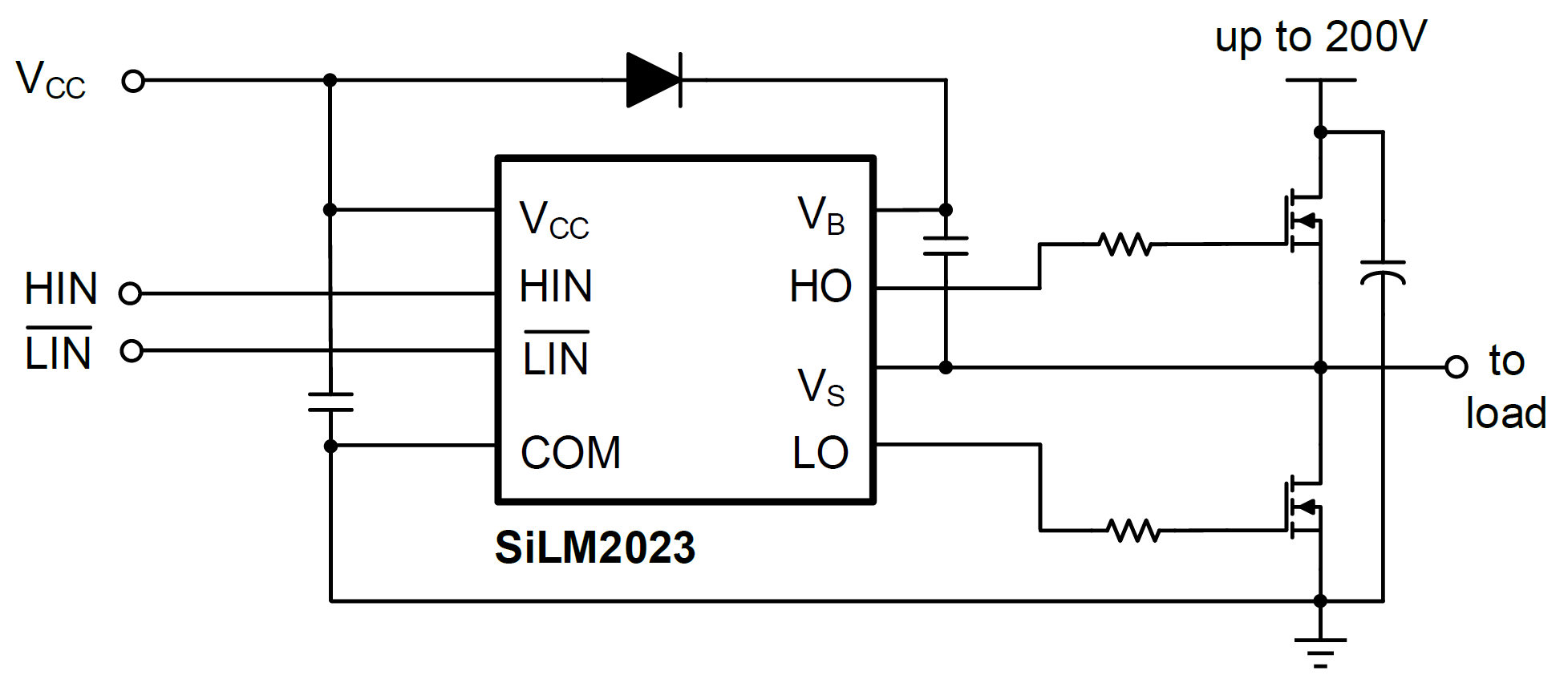

    典型应用图


    产品参数表

    展开过滤器
    Part Number Power Switch IOH/IOL (A) Bus voltage （Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Deadtime Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
    SiLM2023CA-DGIGBT/ MOSFET0.29/0.620010-20680/15070/3552060-40 ~ 125SOP8Reel/2500
    应用案例
