SiLM2004E

200V低压驱动芯片

样片申请

SiLM2004E Datasheet

产品概述

产品特性

安规认证

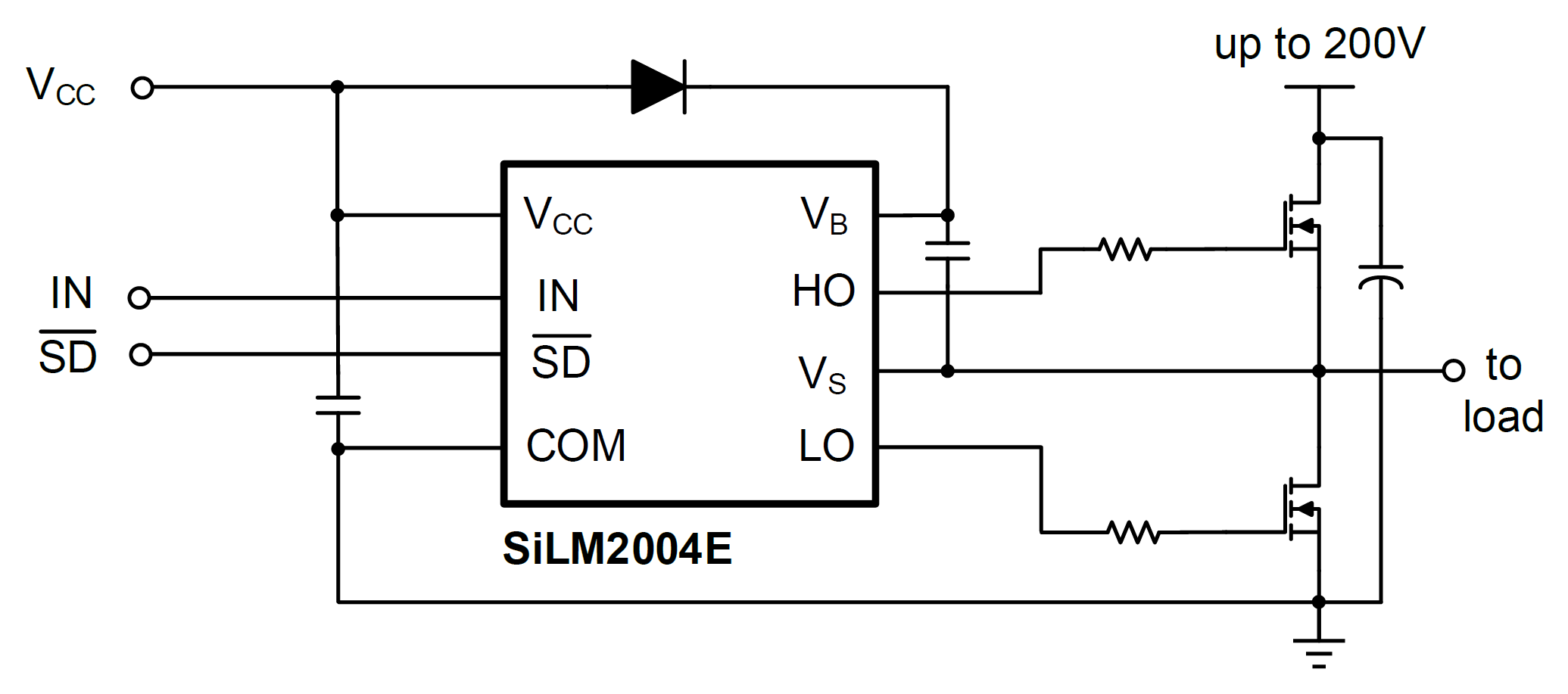

典型应用图

产品概述

SiLM2004E 是一款高压、高速的功率MOSFET和IGBT驱动器。采用专有的高压集成电路和锁存免疫的CMOS技术可提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达200V。

产品特性

为自举操作设计的浮动通道

完全运行时电压高达 200V

容许瞬间负电压，不受 dV/dt 影响

驱动电源范围从 10V 到 18V

欠压闭锁

3.3V、5V逻辑输入兼容

驱动电流：290 mA/600 mA

防止交叉导通逻辑

两通道间匹配传输延迟

通过无铅认证

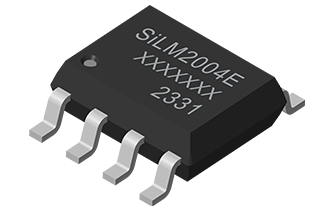

提供 SOP-8 封装选项
