    SLM883x系列
    超紧凑高效率高精度的TEC控制芯片
    样片申请
    SLM8833 Datasheet SLM8834 Datasheet SLM8835 Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SLM883x系列是集成了双路功率调节器的单片TEC控制器。内部带有一个线性功率级、一个脉宽调制（PWM）功率级和两个零漂移、轨对轨运算放大器。线性功率级与PWM功率级同时工作，以控制H桥配置中的内部功率级的双向输出。通过测量热传感器反馈电压并使用集成运算放大器作为PID环路补偿器来调节信号，实现功率级的精确输出，从而对TEC的热量控制，将连接到TEC模块的激光二极管或无源元件的温度稳定到设定的目标温度。

    产品特性

    单电感结构使系统更紧凑，设计尺寸下降20%

    集成超低导通阻抗的功率级使系统更高效，功耗有效降低30%

    超低输入失配电压的运放使控温精度更高，达到+/-0.001°C

    完善的电压和电流监控，限流和限压保护功能，为系统提供全面可靠性

    提供可选择的数字和模拟PID控制，方案设计更灵活

    Package: 25-ball, 2.5mm*2.5mm WLCSP /24-leadmm*4mm QFN

    安规认证

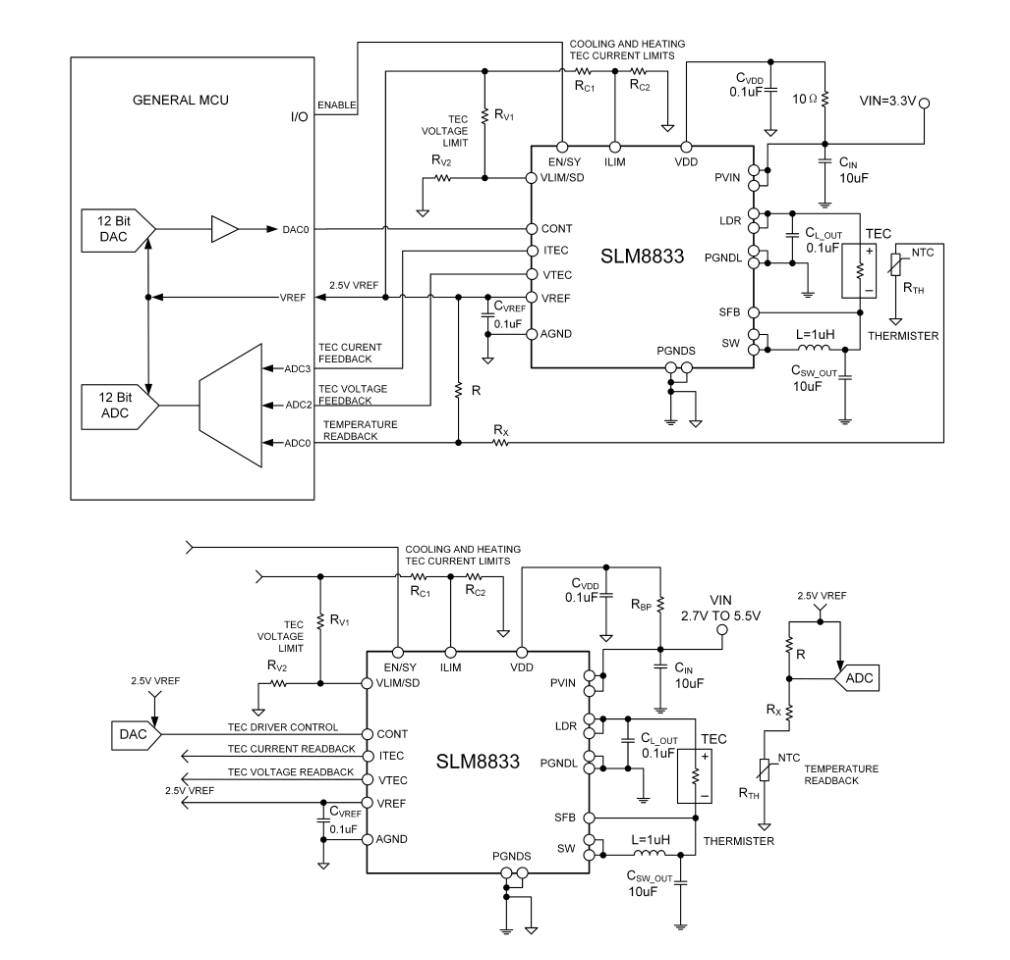

    典型应用图


    产品参数表

    展开过滤器
    Part Number Vs+ (V) Iout Max (A) PWM Frequency (typ)(Hz) Shut Down Func. Is Typ.（mA） Package Group Operating Temp (℃) Packing Qty.
    SLM8833FA-7G2.7-5.51.52MYes2WLCSP2.5*2.5-25-40-125Reel/500
    SLM8833EC2.7-5.51.52MYes2QFN4*4-24-40-125Reel/1000
    SLM8834FA-7G2.7-5.51.52MYes3.3WLCSP2.5*2.5-25-40-125Reel/500
    SLM8834EC2.7-5.51.52MYes3.3QFN4*4-24-40-125Reel/1000
    SLM8835EG2.7-5.53.02MYes3.3QFN6*6-36-40-125Reel/1000
